¿Cuál es el radio de curvatura mínimo para conductos eléctricos de alta resistencia?
Como proveedor de conductos eléctricos de alta resistencia, a menudo encuentro preguntas de los clientes sobre el radio de curvatura mínimo de estos conductos. Comprender el radio de curvatura mínimo es fundamental, ya que afecta directamente el rendimiento, la instalación y la seguridad de los sistemas eléctricos. En esta publicación de blog, profundizaré en el concepto de radio de curvatura mínimo para conductos eléctricos de alta resistencia, los factores que influyen en él y por qué es importante.
¿Cuál es el radio de curvatura mínimo?
El radio de curvatura mínimo se refiere al radio más pequeño en el que se puede doblar un conducto sin causar daños al propio conducto ni afectar su funcionalidad. Cuando un conducto se dobla más allá de su radio de curvatura mínimo, pueden surgir varios problemas. El área de la sección transversal interna del conducto puede reducirse, lo que puede impedir el paso de cables a través del mismo. Además, una flexión excesiva puede hacer que el conducto se agriete, se doble o debilite su integridad estructural, lo que lo hace más propenso a fallar con el tiempo.
Factores que influyen en el radio de curvatura mínimo
Material del conducto
Los diferentes materiales tienen diferentes niveles de flexibilidad y resistencia, lo que afecta directamente al radio mínimo de curvatura.
- Conducto metálico integrado:Conducto metálico integradoNormalmente está hecho de acero galvanizado u otros metales. Los conductos metálicos son conocidos por su durabilidad y resistencia. Sin embargo, son menos flexibles en comparación con otros materiales. El radio de curvatura mínimo para los conductos metálicos suele ser mayor porque el metal puede agrietarse o deformarse si se dobla demasiado. Por ejemplo, un conducto rígido de acero galvanizado estándar puede tener un radio de curvatura mínimo de 6 veces el diámetro exterior del conducto. Este radio relativamente grande asegura que el metal mantenga su integridad estructural durante la flexión.
- Conducto de PVC rígido de alta resistencia:Conducto de PVC rígido de alta resistenciaEs más flexible que los conductos metálicos. El PVC (cloruro de polivinilo) es un material plástico que puede soportar una cierta flexión sin romperse. El radio de curvatura mínimo para conductos rígidos de PVC de alta resistencia es generalmente menor que el de los conductos metálicos. A menudo se puede doblar hasta un radio de 4 veces el diámetro exterior del conducto. Esta flexibilidad hace que los conductos de PVC sean una opción popular en aplicaciones donde se requieren curvas cerradas.

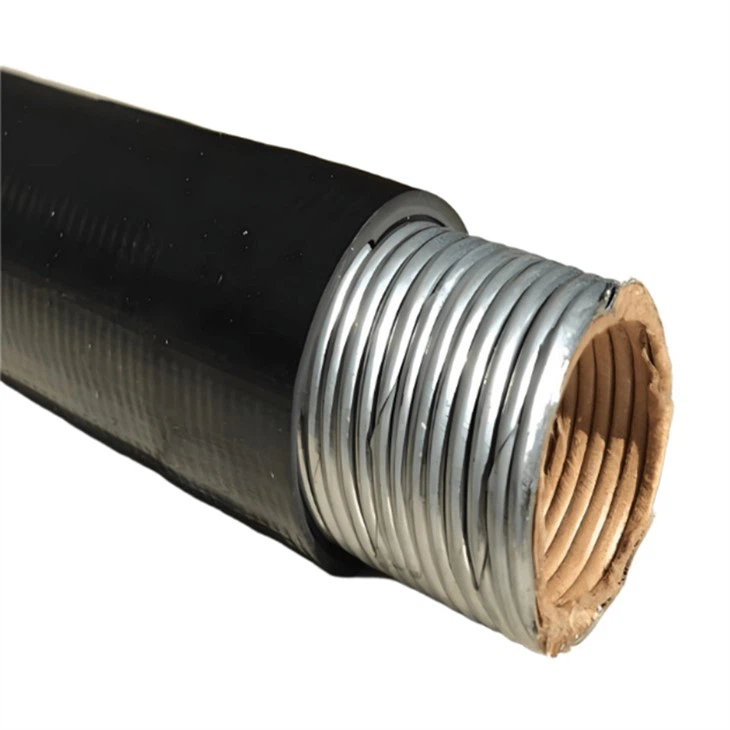

- Conducto hermético a líquidos de acero inoxidable:Conducto hermético a líquidos de acero inoxidableCombina la resistencia a la corrosión del acero inoxidable con un diseño hermético a los líquidos. Tiene una construcción única que permite cierto grado de flexibilidad manteniendo sus propiedades protectoras. El radio de curvatura mínimo para conductos estancos a líquidos de acero inoxidable puede variar según el diseño y la construcción específicos, pero normalmente está en el rango de 5 a 6 veces el diámetro exterior del conducto.
Tamaño del conducto
El tamaño del conducto también juega un papel importante a la hora de determinar el radio de curvatura mínimo. Los conductos de mayor diámetro generalmente requieren un radio de curvatura mínimo mayor. Esto se debe a que el material en un conducto más grande tiene que estirarse y deformarse a una distancia mayor durante la flexión. Por ejemplo, un conducto de 1 pulgada de diámetro puede tener un radio de curvatura mínimo diferente en comparación con un conducto de 3 pulgadas de diámetro del mismo material. A medida que aumenta el diámetro, las fuerzas requeridas para doblar el conducto sin dañarlo aumentan y, por lo tanto, se debe aumentar el radio de curvatura mínimo para acomodar estas fuerzas.
Espesor de la pared
El espesor de la pared del conducto afecta su flexibilidad y resistencia. Un conducto de paredes más gruesas es generalmente más resistente pero menos flexible. Como resultado, puede requerir un radio de curvatura mínimo mayor. Las paredes más gruesas proporcionan más resistencia a la flexión y, si se doblan demasiado, la superficie exterior del conducto puede experimentar una tensión excesiva, lo que provoca grietas o deformaciones. Por otro lado, un conducto de paredes más delgadas es más flexible pero puede ser menos duradero en algunas aplicaciones.
Por qué es importante el radio de curvatura mínimo
Tirando de alambre
Una de las principales razones para respetar el radio de curvatura mínimo es garantizar un tensado suave del cable. Cuando un conducto se dobla dentro de su radio mínimo recomendado, el área de la sección transversal interna permanece relativamente uniforme. Esto permite pasar los cables a través del conducto sin que se atasquen ni se dañen. Si el conducto se dobla demasiado, el área de sección transversal reducida puede crear espacios reducidos donde los cables pueden agruparse, lo que aumenta el riesgo de dañarlos durante la instalación.
Rendimiento eléctrico
El radio de curvatura mínimo también afecta el rendimiento eléctrico del sistema. Un conducto que esté doblado más allá de su radio mínimo puede provocar que los cables del interior queden atrapados o deformados. Esto puede provocar una mayor resistencia en los cables, lo que a su vez puede provocar sobrecalentamiento y posibles fallas eléctricas. Mantener el radio de curvatura adecuado ayuda a garantizar que el sistema eléctrico funcione de manera eficiente y segura.
Integridad estructural
Doblar un conducto más allá de su radio mínimo puede comprometer su integridad estructural. Es posible que un conducto dañado no pueda brindar la protección adecuada a los cables del interior. Puede ser más susceptible a factores ambientales como la humedad, los productos químicos y el impacto físico. Esto puede provocar una falla prematura del conducto y del sistema eléctrico que protege.
Determinación del radio de curvatura mínimo
Para determinar el radio de curvatura mínimo para un conducto eléctrico de alta resistencia específico, es fundamental consultar las especificaciones del fabricante. Los fabricantes realizan pruebas exhaustivas para determinar los límites de flexión seguros para sus productos. Estas especificaciones tienen en cuenta el material, el tamaño y el espesor de la pared del conducto.
Además de las pautas del fabricante, los estándares de la industria como el Código Eléctrico Nacional (NEC) de los Estados Unidos también proporcionan algunos requisitos generales para el doblado de conductos. Estas normas están diseñadas para garantizar la seguridad y confiabilidad de las instalaciones eléctricas.
Conclusión
En conclusión, comprender el radio de curvatura mínimo para conductos eléctricos de alta resistencia es crucial para cualquier persona involucrada en instalaciones eléctricas. Como proveedor de conductos eléctricos de alta resistencia, me comprometo a brindar productos de alta calidad e información precisa a nuestros clientes. Ya sea que estés usandoConducto metálico integrado,Conducto de PVC rígido de alta resistencia, oConducto hermético a líquidos de acero inoxidable, es importante seguir el radio de curvatura mínimo recomendado para garantizar el correcto funcionamiento y la longevidad de su sistema eléctrico.
Si tiene alguna pregunta sobre el radio de curvatura mínimo o está interesado en comprar nuestro conducto eléctrico de alta resistencia, no dude en contactarnos para una discusión detallada y para iniciar el proceso de adquisición. Estamos aquí para ayudarle a encontrar las mejores soluciones para sus necesidades eléctricas.
Referencias
- Código Eléctrico Nacional (NEC)
- Especificaciones del fabricante para conductos eléctricos de alta resistencia.
